Hej tam! Jako dostawca zaworów regulacyjnych często otrzymuję pytania o charakterystykę przepływu zaworów regulacyjnych. To dość kluczowy temat w branży i cieszę się, że mogę podzielić się z Tobą moją wiedzą.
Na początek porozmawiajmy o tym, co właściwie oznaczają charakterystyki przepływu. Mówiąc najprościej, charakterystyka przepływu zaworu regulacyjnego opisuje, jak zmienia się natężenie przepływu przez zawór wraz ze zmianą pozycji otwarcia zaworu. Istnieje kilka powszechnych typów charakterystyk przepływu, a każdy z nich ma swoje własne, unikalne zastosowania i zalety.
Jedną z najbardziej znanych charakterystyk przepływu jest charakterystyka liniowa. W przypadku liniowego zaworu regulacyjnego natężenie przepływu przez zawór jest wprost proporcjonalne do położenia trzpienia zaworu. Oznacza to, że jeśli podwoisz skok trzpienia, natężenie przepływu również się podwoi. Ta cecha doskonale sprawdza się w zastosowaniach, w których wymagana jest ciągła zmiana natężenia przepływu w celu uzyskania stałej zmiany położenia zaworu. Na przykład w niektórych prostych systemach grzewczych, w których wymagana jest prosta zależność pomiędzy otwarciem zaworu a ilością przepływającej ciepłej wody, liniowy zawór regulacyjny może dobrze wykonać to zadanie.
Inną ważną charakterystyką przepływu jest charakterystyka stałoprocentowa. W zaworze regulacyjnym stałoprocentowym stała procentowa zmiana otwarcia zaworu powoduje stałą procentową zmianę natężenia przepływu. Oznacza to, że przy małych przepływach niewielka zmiana otwarcia zaworu może spowodować stosunkowo dużą zmianę przepływu, natomiast przy dużych przepływach ta sama procentowa zmiana otwarcia zaworu ma mniejszy wpływ na przepływ. Zawory stałoprocentowe są bardzo przydatne w zastosowaniach, w których trzeba dokładnie kontrolować szeroki zakres natężeń przepływu. Doskonałym przykładem są procesy chemiczne. W zakładach chemicznych może zaistnieć potrzeba regulacji przepływu reagentów w szerokim zakresie, a stałoprocentowy zawór regulacyjny może w tym pomóc.
Do tego dochodzi funkcja szybkiego otwierania. Zawór o charakterystyce szybkootwierającej zapewnia duży wzrost natężenia przepływu przy niewielkiej początkowej zmianie otwarcia zaworu. Jednakże w miarę zwiększania się otworu zaworu wzrost natężenia przepływu maleje. Zawory te są zwykle używane w zastosowaniach, w których konieczne jest szybkie otwarcie lub zamknięcie zaworu w celu uzyskania dużej zmiany przepływu, np. w systemach awaryjnego odcinania.
Być może zastanawiasz się, w jaki sposób osiąga się te charakterystyki przepływu. Wszystko sprowadza się do konstrukcji gniazda zaworowego. Obramowanie zaworu odnosi się do wewnętrznych części zaworu, które mają kontakt z przepływającym płynem, takich jak grzyb i gniazdo. Różne kształty grzyba i gniazda mogą powodować różne charakterystyki przepływu. Na przykład zawór o charakterystyce liniowej ma zwykle grzyb o kształcie cylindrycznym, natomiast grzyb zaworu stałoprocentowego ma kształt wyprofilowany, który stopniowo zawęża się w kierunku końcówki.
Jako dostawca zaworów regulacyjnych chcę wyróżnić kilka naszych wspaniałych produktów. Sprawdź naszeBlokujący zawór sterujący. Zawór ten można zablokować w określonej pozycji, co jest bardzo przydatne, gdy trzeba utrzymać stałe natężenie przepływu. Można go stosować w różnych zastosowaniach przemysłowych i komercyjnych, gdzie kluczowa jest stabilna kontrola przepływu.

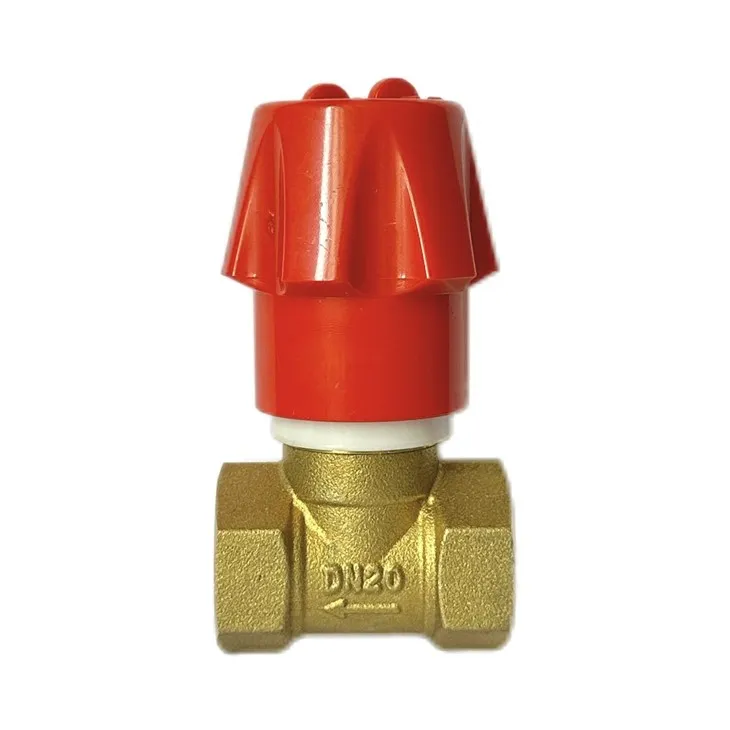

Kolejnym niesamowitym produktem, który oferujemy, jestMosiężny ręczny zawór sterujący ogrzewaniem. Wykonany z wysokiej jakości mosiądzu, jest trwały i nadaje się do systemów grzewczych. Zawór można ręcznie wyregulować w celu kontrolowania przepływu ciepłej wody i może on mieć różną charakterystykę przepływu w zależności od potrzeb.
Wybierając zawór regulacyjny o odpowiedniej charakterystyce przepływu dla danego zastosowania, należy wziąć pod uwagę kilka czynników. Po pierwsze, należy kontrolować zakres natężenia przepływu. Jeśli potrzebujesz poradzić sobie tylko z wąskim zakresem przepływów, wystarczający może być zawór liniowy. Jeśli jednak masz szeroki zakres, prawdopodobnie lepszym rozwiązaniem będzie zawór stałoprocentowy.
Ważny jest także spadek ciśnienia na zaworze. Różne charakterystyki przepływu mogą mieć różny wpływ na spadek ciśnienia, dlatego warto mieć pewność, że zawór wytrzyma ciśnienie w systemie, nie powodując nadmiernych strat energii.
Rodzaj płynu, z którym masz do czynienia, to kolejny czynnik. Na przykład, jeśli pracujesz z lepkim płynem, należy odpowiednio dostosować charakterystykę przepływu i konstrukcję zaworu, aby zapewnić prawidłowy przepływ.
Jeśli nadal nie masz pewności, który zawór regulacyjny o odpowiedniej charakterystyce przepływu będzie najlepszy dla Twojego zastosowania, nie martw się! Po to tu jesteśmy. Mamy zespół ekspertów, który może pomóc w analizie wymagań systemowych i zalecić najbardziej odpowiedni zawór. Niezależnie od tego, czy jest to duży projekt przemysłowy, czy zastosowanie komercyjne na małą skalę, posiadamy wiedzę i produkty, które spełnią Twoje potrzeby.
Jeśli interesują Cię nasze zawory regulacyjne lub chcesz dokładniej omówić swoje specyficzne wymagania, chętnie się z Tobą skontaktujemy. Napisz do nas i rozpocznijmy rozmowę o tym, jak możemy zapewnić Ci idealne rozwiązanie w zakresie zaworu regulacyjnego.
Referencje
- „Podręcznik zaworów regulacyjnych” – obszerny przewodnik na temat technologii i zastosowań zaworów regulacyjnych
- Artykuły z badań branżowych dotyczące dynamiki płynów i działania zaworów regulacyjnych.
