Dla dostawcy mosiężnych zaworów zwrotnych zrozumienie krzywej charakterystyki przepływu tych zaworów ma kluczowe znaczenie. Pomaga nam to nie tylko dostarczać naszym klientom lepsze produkty, ale także pozwala nam dokładniej wyjaśniać działanie naszych zaworów. Na tym blogu zagłębimy się w charakterystykę przepływu mosiężnego zaworu zwrotnego, jej znaczenie i związek z naszą ofertą produktów, np.Zawór zwrotny z mosiądzu PPR,Zawór zwrotny z gwintem mosiężnym, IMosiężny zintegrowany pionowy zawór zwrotny.
Co to jest krzywa charakterystyki przepływu?
Krzywa charakterystyki przepływu to graficzne przedstawienie zależności pomiędzy natężeniem przepływu przez zawór a spadkiem ciśnienia na nim. W przypadku mosiężnego zaworu zwrotnego krzywa ta jest szczególnie ważna, ponieważ ilustruje zachowanie zaworu w różnych warunkach przepływu. Pozioma oś krzywej zazwyczaj przedstawia natężenie przepływu, które jest zwykle mierzone w jednostkach takich jak metry sześcienne na godzinę (m³/h) lub galony na minutę (GPM). Oś pionowa przedstawia spadek ciśnienia mierzony w jednostkach takich jak paskale (Pa) lub funty na cal kwadratowy (PSI).
Kształt krzywej charakterystyki przepływu mosiężnego zaworu zwrotnego może się różnić w zależności od kilku czynników, w tym konstrukcji zaworu, rozmiaru i rodzaju przepływającej przez niego cieczy. Ogólnie rzecz biorąc, zawór zwrotny jest zaprojektowany tak, aby umożliwić przepływ płynu w jednym kierunku, jednocześnie zapobiegając przepływowi wstecznemu. Wraz ze wzrostem natężenia przepływu wzrasta również spadek ciśnienia na zaworze, ale zależność nie zawsze jest liniowa.
Czynniki wpływające na krzywą charakterystyczną przepływu
Projekt zaworu
Konstrukcja wewnętrzna mosiężnego zaworu zwrotnego odgrywa znaczącą rolę w określeniu jego charakterystyki przepływu. Na przykład zawór zwrotny wahadłowy ma dysk, który otwiera się, umożliwiając przepływ do przodu, i zamyka, aby zapobiec przepływowi wstecznemu. Kształt i ciężar dysku mogą wpływać na łatwość jego otwierania i zamykania, co z kolei wpływa na spadek ciśnienia przy różnych natężeniach przepływu. Z drugiej strony, sprężynowy zawór zwrotny wykorzystuje sprężynę do wspomagania zamykania zaworu. Sztywność sprężyny może mieć wpływ na ciśnienie pękające zaworu (minimalne ciśnienie wymagane do otwarcia zaworu) i spadek ciśnienia na zaworze podczas normalnej pracy.
Rozmiar zaworu
Rozmiar mosiężnego zaworu zwrotnego wpływa również na jego charakterystykę przepływu. Większe zawory mają zazwyczaj niższy spadek ciśnienia dla danego natężenia przepływu w porównaniu do mniejszych zaworów. Dzieje się tak dlatego, że większe zawory mają większą powierzchnię przepływu, co umożliwia łatwiejszy przepływ płynu. Należy jednak pamiętać, że związek między rozmiarem zaworu a spadkiem ciśnienia nie zawsze jest prosty, ponieważ w grę wchodzą również inne czynniki, takie jak konstrukcja zaworu i właściwości płynu.
Właściwości płynu
Właściwości cieczy przepływającej przez mosiężny zawór zwrotny, takie jak lepkość i gęstość, mogą mieć znaczący wpływ na krzywą charakterystyki przepływu. Lepkie płyny, takie jak olej, wymagają więcej energii do przepłynięcia przez zawór w porównaniu do mniej lepkich płynów, takich jak woda. W rezultacie spadek ciśnienia na zaworze będzie wyższy dla danego natężenia przepływu lepkiego płynu. Podobnie gęstość płynu może wpływać na spadek ciśnienia, ponieważ gęstsze płyny wywierają większą siłę na elementy zaworu.
Znaczenie krzywej charakterystycznej przepływu
Projekt systemu
Krzywa charakterystyki przepływu mosiężnego zaworu zwrotnego jest istotna dla projektantów systemów. Rozumiejąc, jak zawór będzie się zachowywał w różnych warunkach przepływu, projektanci mogą wybrać odpowiedni rozmiar i typ zaworu dla konkretnego zastosowania. Na przykład w systemie zaopatrzenia w wodę projektant musi zadbać o to, aby zawór zwrotny miał wystarczająco niski spadek ciśnienia, aby umożliwić efektywny przepływ wody, jednocześnie zapobiegając przepływowi zwrotnemu. Krzywa charakterystyki przepływu dostarcza cennych informacji, które pomagają w podejmowaniu tych decyzji.
Ocena wydajności
Użytkownicy mosiężnych zaworów zwrotnych mogą wykorzystać krzywą charakterystyki przepływu do oceny działania zaworu. Porównując rzeczywisty spadek ciśnienia i natężenie przepływu w systemie z wartościami przewidywanymi na podstawie krzywej charakterystyki przepływu, użytkownicy mogą określić, czy zawór działa zgodnie z oczekiwaniami. Jeśli występują znaczne odchylenia, może to wskazywać na problem z zaworem, taki jak blokada lub nieprawidłowe działanie elementu.
Efektywność energetyczna
Krzywa charakterystyki przepływu ma również wpływ na efektywność energetyczną. Zawór o niższym spadku ciśnienia dla danego natężenia przepływu wymaga do działania mniej energii, co może skutkować oszczędnościami w dłuższej perspektywie. Wybierając mosiężny zawór zwrotny o korzystnej charakterystyce przepływu, użytkownicy mogą zmniejszyć zużycie energii w swoich instalacjach.
Nasza oferta produktów i krzywe charakterystyki przepływu
Jako dostawca mosiężnych zaworów zwrotnych oferujemy szeroką gamę produktów, m.inZawór zwrotny z mosiądzu PPR,Zawór zwrotny z gwintem mosiężnym, IMosiężny zintegrowany pionowy zawór zwrotny. Każdy z tych zaworów ma swoją własną, niepowtarzalną krzywą charakterystyki przepływu, która została starannie zaprojektowana, aby spełnić specyficzne wymagania różnych zastosowań.
Zawór zwrotny mosiężny PPR jest przeznaczony do stosowania w instalacjach rurowych PPR. Ma zwartą konstrukcję i nadaje się do zastosowań, w których przestrzeń jest ograniczona. Charakterystyka przepływu tego zaworu wykazuje stosunkowo niski spadek ciśnienia dla szerokiego zakresu natężeń przepływu, co czyni go energooszczędnym.

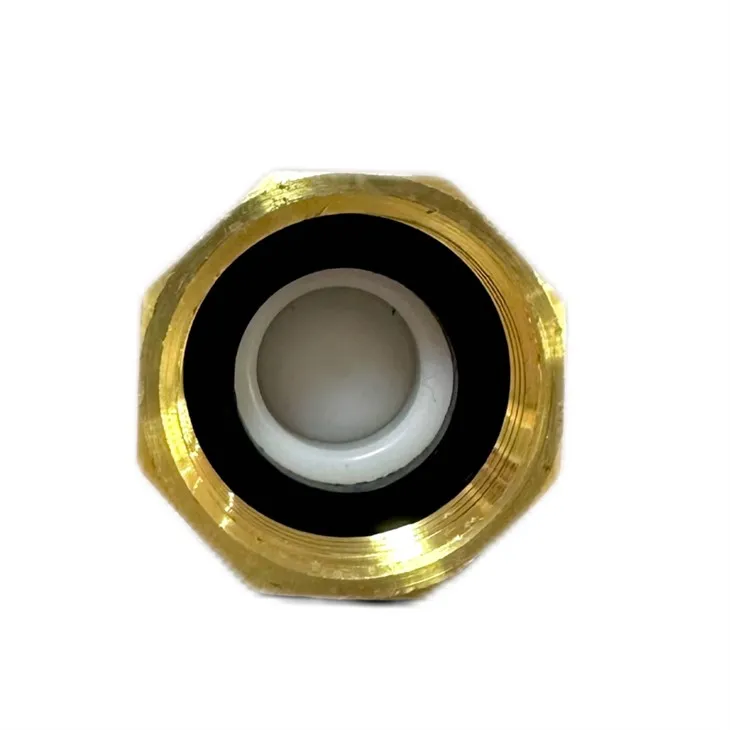

Zawór zwrotny z gwintem mosiężnym jest popularnym wyborem w wielu zastosowaniach przemysłowych i komercyjnych. Posiada połączenie gwintowe, co ułatwia instalację i wymianę. Krzywa charakterystyki przepływu tego zaworu jest zoptymalizowana pod kątem niezawodnego działania i efektywnej kontroli przepływu.
Zintegrowany pionowy zawór zwrotny z mosiądzu został specjalnie zaprojektowany do pionowych systemów rurociągów. Posiada unikalną konstrukcję, która zapewnia prawidłową pracę nawet w instalacjach pionowych. Krzywa charakterystyki przepływu tego zaworu uwzględnia wpływ grawitacji i zapewnia niezawodne działanie w różnych warunkach przepływu.
Wniosek
Podsumowując, charakterystyka przepływu mosiężnego zaworu zwrotnego jest cennym narzędziem dostarczającym ważnych informacji na temat działania zaworu. Rozumiejąc czynniki wpływające na krzywą i jej znaczenie w projektowaniu systemu, ocenie wydajności i efektywności energetycznej, użytkownicy mogą podejmować świadome decyzje przy wyborze mosiężnego zaworu zwrotnego. Jako dostawca jesteśmy zobowiązani do dostarczania wysokiej jakości mosiężnych zaworów zwrotnych o dobrze zdefiniowanych charakterystykach przepływu, aby sprostać różnorodnym potrzebom naszych klientów.
Jeśli chcesz dowiedzieć się więcej na temat naszych mosiężnych zaworów zwrotnych lub masz specyficzne wymagania dotyczące swojego zastosowania, zapraszamy do kontaktu z nami w celu zamówienia i dalszej dyskusji. Nasz zespół ekspertów jest gotowy pomóc Ci w znalezieniu odpowiedniego rozwiązania w zakresie zaworów odpowiadającego Twoim potrzebom.
Referencje
- Dokument techniczny dźwigu nr 410, Przepływ płynów przez zawory, złączki i rury.
- ASME B16.34, Zawory — kołnierzowe, gwintowane i z końcówką do spawania.
