W dziedzinie automatyki przemysłowej i systemów kontroli płynów zawory regulacyjne odgrywają kluczową rolę. Odpowiadają za regulację przepływu, ciśnienia, temperatury i poziomu płynów w różnych procesach. Jednak osiągnięcie wysokiej dokładności zaworów regulacyjnych jest często wyzwaniem, przed którym staje wiele gałęzi przemysłu. Jako dostawca zaworów regulacyjnych rozumiem znaczenie dokładności i zgromadziłem bogate doświadczenie w tej dziedzinie. Na tym blogu podzielę się kilkoma skutecznymi sposobami poprawy dokładności zaworu regulacyjnego.
Zrozumienie podstaw dokładności zaworu sterującego
Przed zagłębieniem się w metody ulepszeń ważne jest, aby zrozumieć, co oznacza dokładność zaworu sterującego. Dokładność odnosi się do stopnia, w jakim rzeczywista wydajność zaworu sterującego odpowiada pożądanej wydajności. Zwykle mierzy się go jako odchylenie pomiędzy rzeczywistym natężeniem przepływu, ciśnieniem lub innymi kontrolowanymi zmiennymi a wartością zadaną. Czynniki takie jak konstrukcja zaworu, charakterystyka siłownika i warunki procesu mogą mieć wpływ na dokładność zaworu regulacyjnego.
Wybór odpowiedniego typu zaworu
Pierwszym krokiem w kierunku poprawy dokładności zaworu sterującego jest wybór odpowiedniego typu zaworu dla konkretnego zastosowania. Różne typy zaworów mają różne właściwości i są odpowiednie dla różnych procesów. Na przykład zawory kulowe są powszechnie stosowane w zastosowaniach dławiących ze względu na ich dobrą charakterystykę kontroli przepływu, podczas gdy zawory kulowe są bardziej odpowiednie do zastosowań typu załącz-wyłącz, gdzie wymagane jest szybkie otwieranie i zamykanie.
Wybierając typ zaworu, należy wziąć pod uwagę następujące czynniki:
- Charakterystyka przepływu: Różne typy zaworów mają różną charakterystykę przepływu, np. liniową, stałoprocentową i szybkootwierającą. Wybierz zawór o charakterystyce przepływu odpowiadającej wymaganiom procesu. Na przykład w procesie, w którym natężenie przepływu musi być precyzyjnie kontrolowane w szerokim zakresie, lepszym wyborem może być zawór stałoprocentowy.
- Spadek ciśnienia: Spadek ciśnienia na zaworze może mieć wpływ na jego działanie. Należy wybrać zawór, który wytrzyma oczekiwany spadek ciśnienia bez powodowania nadmiernych strat energii lub kawitacji.
- Właściwości płynu: Należy również wziąć pod uwagę właściwości płynu, takie jak lepkość, temperatura i korozyjność. Przykładowo, w środowisku charakteryzującym się wysoką temperaturą lub korozją należy dobrać zawór wykonany z odpowiednich materiałów, takich jak stal nierdzewna czy ceramika.
Optymalizacja rozmiaru zaworu
Właściwy dobór zaworu ma kluczowe znaczenie dla osiągnięcia wysokiej dokładności. Zawór o zbyt małym rozmiarze może nie być w stanie obsłużyć wymaganego natężenia przepływu, natomiast zawór za duży może prowadzić do słabej kontroli i niestabilności. Aby zoptymalizować dobór zaworu, można podjąć następujące kroki:
- Określ wymagane natężenie przepływu: Oblicz maksymalne i minimalne natężenie przepływu wymagane w procesie. Może to opierać się na wymaganiach procesu, takich jak zdolność produkcyjna i warunki operacyjne.
- Oblicz spadek ciśnienia: Określ spadek ciśnienia na zaworze przy różnych warunkach przepływu. Można tego dokonać za pomocą równań przepływu i współczynników spadku ciśnienia.
- Wybierz odpowiedni rozmiar zaworu: W oparciu o obliczone natężenie przepływu i spadek ciśnienia wybierz rozmiar zaworu, który zapewni wymaganą kontrolę przepływu w dopuszczalnym zakresie spadku ciśnienia.
Poprawa wydajności siłownika
Siłownik jest ważnym elementem układu zaworu sterującego, ponieważ odpowiada za przesuwanie trzpienia zaworu i regulację położenia zaworu. Poprawa wydajności siłownika może znacząco zwiększyć dokładność zaworu sterującego. Oto kilka sposobów poprawy wydajności siłownika:
- Wybierz odpowiedni typ siłownika: Istnieją różne typy siłowników, takie jak siłowniki pneumatyczne, elektryczne i hydrauliczne. Każdy typ ma swoje zalety i wady. Wybierz typ siłownika odpowiedni do konkretnego zastosowania w oparciu o takie czynniki, jak wymagania dotyczące sterowania, dostępność zasilania i warunki środowiskowe.
- Skalibrować siłownik: Regularnie kalibruj siłownik, aby mieć pewność, że może on dokładnie ustawić trzpień zaworu zgodnie z sygnałem sterującym. Można tego dokonać poprzez porównanie rzeczywistego położenia zaworu z wartością zadaną i dokonanie niezbędnych regulacji.
- Konserwacja siłownika: Właściwa konserwacja siłownika ma kluczowe znaczenie dla jego długotrwałej wydajności. Obejmuje to smarowanie ruchomych części, sprawdzanie wycieków i wymianę zużytych elementów.
Wdrażanie systemów kontroli sprzężenia zwrotnego
Systemy sterowania ze sprzężeniem zwrotnym są szeroko stosowane w celu poprawy dokładności zaworów regulacyjnych. System kontroli ze sprzężeniem zwrotnym mierzy rzeczywistą wartość kontrolowanej zmiennej (takiej jak natężenie przepływu lub ciśnienie) i porównuje ją z wartością zadaną. Na podstawie różnicy pomiędzy tymi dwiema wartościami układ sterowania reguluje położenie zaworu tak, aby zminimalizować błąd.
Istnieją różne typy systemów sterowania ze sprzężeniem zwrotnym, takie jak regulatory proporcjonalne – całkujące – różniczkujące (PID). Sterowniki PID są powszechnie stosowane ze względu na ich prostotę i skuteczność. Mogą regulować położenie zaworu w oparciu o składowe proporcjonalne, całkujące i pochodne sygnału błędu.
Wdrażając system kontroli ze sprzężeniem zwrotnym, należy zwrócić uwagę na następujące punkty:
- Wybierz odpowiedni czujnik: Czujnik odpowiada za pomiar aktualnej wartości regulowanej wielkości. Wybierz czujnik o wysokiej dokładności i niezawodności.
- Dostrój sterownik: Właściwe dostrojenie regulatora PID ma kluczowe znaczenie dla osiągnięcia optymalnej wydajności regulacji. Można tego dokonać za pomocą różnych metod dostrajania, takich jak metoda Zieglera-Nicholsa.
Korzystanie z zaawansowanych technologii Valve
W ostatnich latach pojawiło się wiele zaawansowanych technologii zaworów, które mogą poprawić dokładność zaworów regulacyjnych. Na przykład inteligentne zawory są wyposażone w czujniki i funkcje komunikacyjne, które pozwalają im dostarczać w czasie rzeczywistym informacje o działaniu i stanie zaworów. Informacje te można wykorzystać do optymalizacji działania zaworu i wczesnego wykrywania potencjalnych problemów.
Kolejną zaawansowaną technologią jest zastosowanie cyfrowych pozycjonerów zaworów. Cyfrowe pozycjonery zaworów mogą zapewnić dokładniejszą i precyzyjną kontrolę położenia zaworu w porównaniu z tradycyjnymi pozycjonerami analogowymi. Mogą również kompensować czynniki takie jak tarcie i histereza, które mogą mieć wpływ na dokładność zaworu.
Regularna konserwacja i przeglądy
Regularna konserwacja i kontrola zaworów regulacyjnych są niezbędne dla utrzymania ich dokładności. Z biegiem czasu zawory mogą się zużyć, a ich wydajność może się pogorszyć. Wykonując regularną konserwację i inspekcję, można wcześnie wykryć i skorygować potencjalne problemy, zapewniając długoterminową dokładność zaworu.
Zadania konserwacyjne mogą obejmować:
- Czyszczenie zaworu: Aby zapewnić płynne działanie, usuń z zaworu wszelki brud, gruz i osady.
- Sprawdzanie uszczelek: Sprawdź uszczelki pod kątem wycieków i w razie potrzeby wymień je.
- Testowanie działania zaworu: Wykonaj testy działania zaworu, aby upewnić się, że spełnia on wymagane standardy dokładności.
Wniosek
Poprawa dokładności zaworu sterującego jest zadaniem złożonym, ale wykonalnym. Wybierając właściwy typ zaworu, optymalizując dobór zaworu, poprawiając wydajność siłownika, wdrażając systemy sterowania ze sprzężeniem zwrotnym, stosując zaawansowane technologie zaworów oraz przeprowadzając regularne konserwacje i inspekcje, można znacznie zwiększyć dokładność zaworów regulacyjnych.

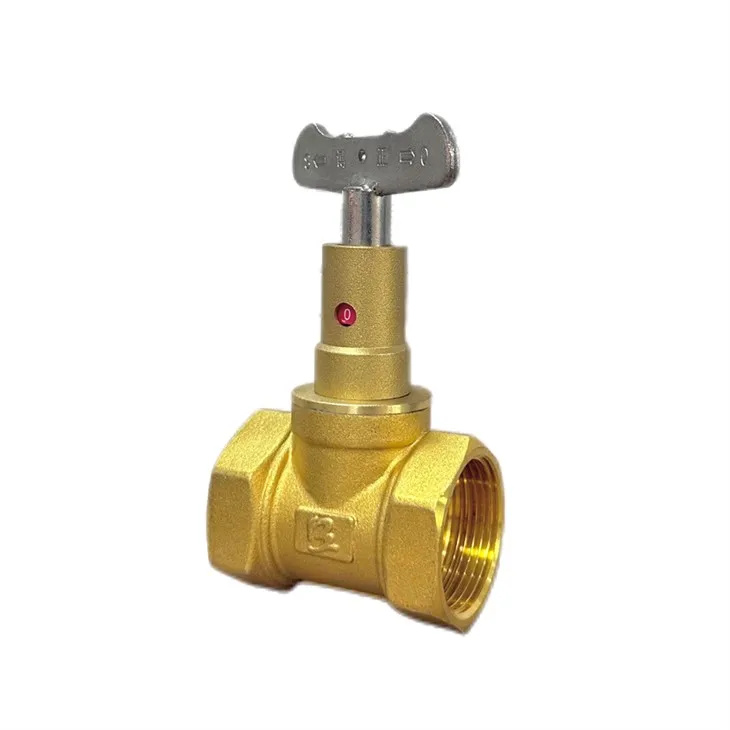

Jako dostawca zaworów regulacyjnych oferujemy szeroką gamę wysokiej jakości zaworów regulacyjnych m.inMosiężny ręczny zawór sterujący ogrzewaniemIBlokujący zawór sterujący. Nasze zawory są projektowane i produkowane tak, aby spełniać najwyższe standardy dokładności i niezawodności. Jeśli jesteś zainteresowany poprawą dokładności swoich zaworów regulacyjnych lub chcesz kupić zawory regulacyjne do swojego projektu, skontaktuj się z nami w celu dalszej dyskusji i negocjacji w sprawie zamówienia.
